球磨機結構圖文并茂生動講解

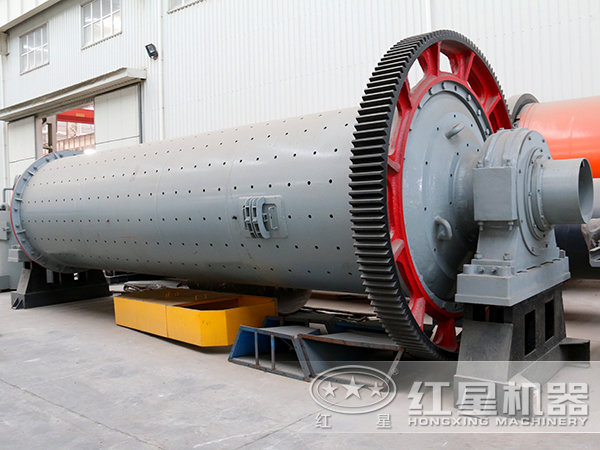

球磨機結構圖文并茂生動講解，球磨機是一種重要的細磨設備，這種設備在水泥工業中應用廣泛。這種磨機山于筒體較長，可使物料在磨內被粉磨的時間較長，得到成品的細度也較高。球磨機的規格是以筒體的內D(m）和筒體長度L(m）的乘積來表示，本設計為中1.83x6.l球磨機。

球磨機根據生產方式、規格、卸料、支承、和傳動方式的不同可分成多種類型，但在結構上大體相同彝要山以下從本部分組成：

? ?(1）進料裝置包括下料斗一，螺旋進料筒，或進料錐筒。

? ?(2）支承裝置分兩端主軸承支承；混合支承（主軸承和滑履）；兩端滑履等。

? ?(3）回轉部分包括中空軸，磨機筒體及磨內的隔倉板，襯板。擋料圈等部件。

? ?(4）卸料裝置分邊緣卸料，中心卸料和中間卸料。

? ?(5）傳動裝置分邊緣傳動和中心傳動兩種形式，包括主電機、輔助電機、減速機、傳動軸及邊緣傳動的大小齒輪等。磨機的兩端用主軸承支承，此磨機為邊緣傳動、邊緣卸料的球。
