格子球磨機結構研發 為球磨機發展提供技術支撐

格子球磨機結構研發 為球磨機發展提供技術支撐

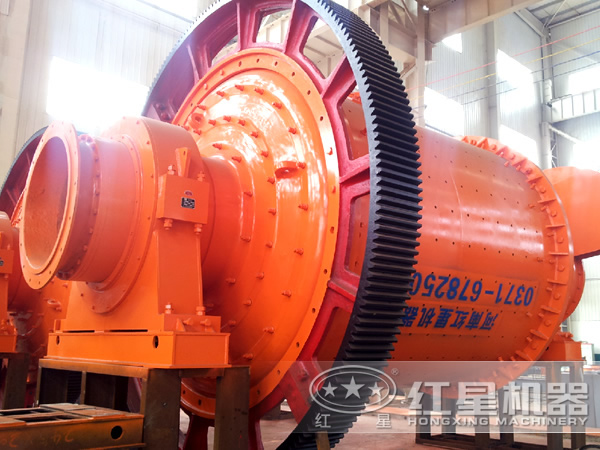

1、格子球磨機筒體部

格子球磨機筒體部由筒體、法蘭盤、襯板、螺釘和人孔蓋等構成。筒體部是磨機的主要部件，是由鋼板焊接而成的。為了便于更換格子球磨機襯板和檢查筒體內的情況，筒體上留有兩個對稱配置的人孔，人孔用蓋子密封，蓋子則用螺釘固定在筒體上。筒體上兩端蓋焊有法蘭盤，法蘭盤的止口和端蓋靠合，用銷釘定位，然后用螺栓均勻地?cái)Q緊。襯板用螺栓把合在筒體上，為了防止礦漿磨壞筒殼，襯板在筒體內錯開排列。格子球磨機襯板和筒體之間墊有耐熱耐堿橡膠板，有緩沖鋼球?qū)ν搀w的沖擊和有助于襯板與筒體內壁緊密貼合的作用。為了防止料經沿螺牛J’孔流出，在螺帽下而墊有密封圈和錐而墊圈。格子球磨機內襯板除保護磨機主件不被磨損外，它還有提升介質的作用。

2、格子球磨機給礦部

給礦部的作用是將被磨物料和分級返砂迅速給入格子球磨機中．給礦部是由帶中空軸頸的端蓋、聯合給料器、扇形襯板和軸頸內套等組成。端蓋內表而上敷有扇形錳鋼襯板，格子球磨機各襯板之間留有一定間隙頸‘約巧mm)，以便于安裝和拆卸，襯板用螺釘直接固定在端蓋上。中空軸頸內鑲有一個內表而帶有螺旋葉片（也有不帶螺旋葉片的內套，主要根據中空軸頸粗細而定）的鑄造內套，格子球磨機中間墊著襯墊，內套保護中空軸頸不受磨損，螺旋葉片隨筒體旋轉而把物料送入筒體內，為了防止內套和筒體相對轉動，用螺釘把它固定在中空軸頸的端部，給礦器則用螺釘固定在內套的端而上。

3、格子球磨機排礦部

排礦部的作用是將已磨好的料漿能及時排出去，避免過磨，提高產量。格子球磨機排礦部由帶有中空軸頸的端蓋、格子襯板、中心襯板、楔鐵和軸頸內套等零件組成。在端蓋的內壁卜鑄有放射形的筋條，相當于隔板．每?jī)筛顥l之間有格子襯板，并用楔鐵擠壓住。楔鐵則用螺釘穿過壁上的筋條固緊在端蓋上。在中心部分是利用中心襯板的止口托住所有的格子襯板．在中空軸頸內鑲有內套。格子球磨機內套在排礦格子的一端制成喇叭形葉片，以引濘由隔板掬起的礦漿順著葉片流出。

4、格子球磨機軸承部

軸承部由軸承座、軸承蓋、表而澆鑄巴氏合金的下軸瓦和銷釘?shù)冉M成。格子球磨機軸承座和下軸瓦是球而接觸。下軸瓦做成凸形的球面，而軸承座為凹形球而，便于自動調心，以避免中空軸頸和軸瓦形成局部接觸。為防止軸瓦轉位過大而從軸承座中滑出，在軸承座和軸瓦的球而中央放在一個圓柱銷釘，銷釘?shù)南虏坷喂痰毓潭ㄓ谳S承座上，上半部則與軸瓦的釘孔保持一定間隙。軸承蓋用螺釘固定在軸瓦上。軸承部采用靜動壓軸承，是一種既有靜壓浮生作用又有動壓潤滑的軸承。在磨機啟動前及停磨時，向軸承內供入高壓油，浮起回轉部，此時靜壓起作用；磨機正常運轉時10分鐘后，停止供高壓油，啟動壓作用，稱為靜動壓軸承。磨機啟動前供入高壓油，將格子球磨機回轉部浮起，約0.10~0·25~，降低了啟動負荷，減少了對磨機傳動部的沖擊，也可避免擦傷軸瓦，提高了磨機的運轉率。磨機停止運轉時，供入高壓油，將軸頸浮起，軸頸在軸瓦中逐漸停轉，延長了軸承的使用壽命。軸承的作用是支承磨機回轉部 ，左、右兩個主軸承結構形式相同，軸承襯與中空軸的包角呈120℃，摩擦而上鑄有承合金，軸承襯與軸承座之間呈鼓形而接觸，當格子球磨機回轉時可以自動調心，每個主軸承上裝有二個鉑熱電阻，當軸承溫度大于規定的溫度時，能自動停磨。
